Титановые мишени — это специализированные заготовки из титана или титановых сплавов, предназначенные для нанесения тонкоплёночных покрытий методами физического осаждения из паровой фазы. В процессе магнетронного распыления или вакуумного напыления частицы титана отделяются от поверхности мишени под воздействием ионной бомбардировки и осаждаются на обрабатываемом изделии, формируя однородное и прочное покрытие. Данный вид продукции занимает особое положение в современной промышленности, поскольку именно от качества мишени напрямую зависят характеристики получаемых тонких плёнок, применяемых в микроэлектронике, оптике, энергетике и других высокотехнологичных отраслях.

Титановые мишени изготавливаются в соответствии с требованиями международных и национальных стандартов, среди которых ключевое место занимают ASTM F1709-97 и ASTM F3166-2016, устанавливающие требования к высокочистым титановым мишеням для электронных применений. Данные стандарты регламентируют чистоту материала, размер зерна, внутреннее качество, требования к соединению с подложкой, геометрические размеры и внешний вид готовой продукции. Российские производители при изготовлении мишеней ориентируются на марки титана по ГОСТ 19807-91, который определяет химический состав деформируемых титановых сплавов.

Оставить заявку

Плотность титана составляет около 4,51 г/см³, что значительно ниже плотности многих других металлов, используемых для напыления, однако титан обладает уникальным сочетанием коррозионной стойкости, биологической инертности и способности образовывать прочные плёнки с отличной адгезией к самым разным материалам. Титановые мишени выпускаются в широком диапазоне размеров и форм: диаметр может достигать 450 миллиметров и более, толщина — до 40 миллиметров, а конфигурации включают диски, пластины, кольца и трубчатые мишени.

Титановые мишени классифицируются по нескольким ключевым признакам, каждый из которых отражает определённые эксплуатационные или технологические характеристики материала. В основе классификации лежит чистота материала, которая определяет область применения мишени и требования к условиям напыления. По этому признаку титановые мишени подразделяются на несколько групп в зависимости от содержания примесей и целевого назначения.

• Мишени технической чистоты 3N (содержание титана 99,9 процента, средний размер зерна около 200 микрометров) — применяются для нанесения декоративных и защитных покрытий в машиностроении, строительстве и производстве бытовых товаров, где не требуется особая чистота плёнки.
• Мишени высокой чистоты 4NS (содержание титана 99,99 процента, средний размер зерна около 50 микрометров) — используются для оптических покрытий, архитектурного остекления и автомобильной промышленности, где важны однородность и стабильность распыления.
• Мишени особой чистоты 5N (содержание титана 99,999 процента, средний размер зерна около 50 микрометров) — предназначены для полупроводниковой промышленности, микроэлектроники и производства интегральных схем, где недопустимы даже следовые количества примесей.
• Мишени из титановых сплавов (Ti-Al, Ti-Nb, Ti-W, Ti-Si, Ti-Ta, Ti-Mo) — содержат легирующие элементы для получения покрытий с особыми свойствами, такими как повышенная твёрдость, жаростойкость или износостойкость.

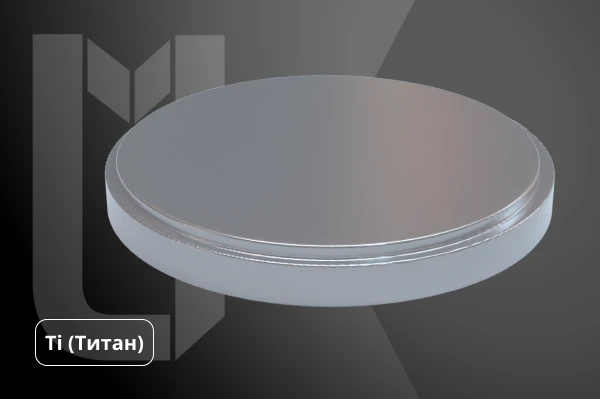

По форме и конструкции мишени подразделяются на плоские диски, прямоугольные пластины, кольцевые и трубчатые мишени. Плоские мишени являются наиболее распространёнными и применяются в большинстве установок магнетронного распыления. Трубчатые мишени используются в установках с вращающимся катодом и обеспечивают более высокий коэффициент использования материала.

По способу соединения с охлаждающей подложкой различают мишени с диффузионной сваркой, горячей сваркой давлением и сваркой взрывом. Качество соединения мишени с подложкой критически важно, поскольку оно обеспечивает эффективный отвод тепла и предотвращает деформацию мишени в процессе распыления.

Химический состав титановых мишеней является важнейшей характеристикой, определяющей качество получаемых тонких плёнок. Для мишеней технической чистоты 3N содержание титана составляет 99,9 процента, при этом допускается наличие примесей железа до 400 промилле, хрома — до 400 промилле, никеля — до 400 промилле и кислорода — до 700 промилле. Такие мишени пригодны для нанесения декоративных и защитных покрытий, где не предъявляются высокие требования к чистоте плёнки.

Для мишеней высокой чистоты 4NS содержание титана повышается до 99,99 процента, а допустимое содержание примесей резко снижается: железо — до 20 промилле, хром — до 5 промилле, никель — до 5 промилле, кислород — до 450 промилле. Мишени особой чистоты 5N имеют содержание титана не менее 99,999 процента, при этом содержание железа не превышает 7 промилле, хрома — 2 промилле, никеля — 2 промилле, а кислорода — 250 промилле. Именно такие мишени применяются для напыления плёнок в полупроводниковых приборах и интегральных схемах.

Современные производители достигают чистоты титановых мишеней до 99,995 процента с контролем примесей на уровне частей на миллиард. Типичный анализ такой мишени методом масс-спектрометрии с тлеющим разрядом показывает содержание железа на уровне 1,5 промилле, кремния — 0,21 промилле, никеля — 0,16 промилле, алюминия — 0,01 промилле, при этом большинство других элементов находятся ниже предела обнаружения.

При закупке титановых мишеней необходимо обращать внимание на то, что стандарты допускают определённые диапазоны содержания элементов, и конкретные значения внутри этих диапазонов могут существенно влиять на качество напыляемых плёнок. Например, повышенное содержание кислорода в мишени приводит к образованию оксидных включений в плёнке и ухудшению её электрических характеристик. Для ответственных применений рекомендуется требовать у поставщика сертификат с расшифровкой химического состава на конкретную партию и результаты анализа методом масс-спектрометрии с тлеющим разрядом.

Свойства титановых мишеней определяются чистотой материала, размером зерна, плотностью и качеством соединения с охлаждающей подложкой. Важнейшими характеристиками являются чистота, размер зерна, плотность и стабильность распыления. Именно эти параметры определяют скорость напыления, однородность плёнки и её эксплуатационные характеристики.

Размер зерна титановой мишени оказывает существенное влияние на равномерность распыления и качество плёнки. Для мишеней класса 3N средний размер зерна составляет около 200 микрометров, тогда как для мишеней классов 4NS и 5N он снижается до 50 микрометров. Мелкозернистая структура обеспечивает более равномерное распыление, снижает вероятность образования дуговых разрядов и способствует получению плёнок с однородными свойствами по всей площади подложки.

Плотность мишени является ещё одним критическим параметром. Технология горячего изостатического прессования и вакуумной дегазации позволяет достичь высокой плотности материала, что снижает газовыделение в процессе распыления и улучшает адгезию плёнки к подложке. Пористость мишени не должна превышать нескольких процентов, поскольку поры являются источниками газовыделения и могут приводить к образованию дефектов в напыляемом слое.

Качество соединения мишени с охлаждающей подложкой определяет эффективность отвода тепла, выделяющегося при распылении. Для соединения применяются диффузионная сварка, горячая сварка давлением и сварка взрывом. Надёжное соединение предотвращает перегрев мишени, её деформацию и растрескивание, а также обеспечивает стабильность параметров распыления на протяжении всего срока службы.

Важно понимать, что свойства титановых мишеней зависят не только от класса чистоты, но и от технологии производства. Мишени, полученные методом горячего изостатического прессования, имеют более высокую плотность и лучшую однородность структуры по сравнению с мишенями, изготовленными традиционными методами литья и прокатки. Это особенно важно для прецизионных применений в микроэлектронике, где требуется максимальная стабильность параметров напыления.

Производство титановых мишеней представляет собой сложный многостадийный процесс, включающий получение высокочистого титана, формирование заготовки, механическую обработку и соединение с охлаждающей подложкой. Первым этапом является получение титана с минимальным содержанием примесей. Для этого применяются методы вакуумно-дуговой плавки и электронно-лучевой плавки, позволяющие достичь чистоты до 99,995 процента.

Следующим этапом является формирование плотной заготовки. Для этого используются методы горячего проката, ковки и горячего изостатического прессования. Горячее изостатическое прессование является наиболее современным методом, обеспечивающим максимальную плотность и однородность структуры материала. В процессе прессования заготовка подвергается воздействию высокого давления и температуры в инертной среде, что позволяет устранить внутренние поры и дефекты.

После формирования заготовки проводится механическая обработка для придания мишени требуемых геометрических размеров. Точность обработки имеет критическое значение: допуск по размерам составляет ±0,05 миллиметра, а отклонение от плоскостности не должно превышать 0,1 миллиметра. Поверхность мишени подвергается механической обработке, полировке или пескоструйной обработке в зависимости от требований заказчика.

Финальным этапом является соединение мишени с охлаждающей подложкой. Для этого применяются диффузионная сварка, горячая сварка давлением или сварка взрывом. Качество соединения контролируется методом ультразвукового сканирования, которое позволяет выявить непровары и дефекты соединения. Надёжное соединение обеспечивает эффективный отвод тепла и стабильность параметров распыления на протяжении всего срока службы мишени.

Современные исследования в области производства титановых мишеней направлены на дальнейшее повышение чистоты материала и оптимизацию структуры. Разрабатываются методы получения титана с содержанием кислорода менее 30 промилле, что открывает новые возможности для применения в полупроводниковой промышленности. Также ведутся работы по созданию мишеней из многокомпонентных сплавов, позволяющих получать покрытия с уникальными свойствами.

Титановые мишени находят широкое применение в различных отраслях промышленности благодаря уникальному сочетанию свойств титана — коррозионной стойкости, биологической инертности, способности образовывать прочные плёнки и совместимости с самыми разными материалами. Основными потребителями этой продукции являются микроэлектроника, оптика, автомобильная промышленность, энергетика и медицина.

• Микроэлектроника и полупроводниковая промышленность (мишени класса 5N и выше применяются для нанесения токопроводящих и барьерных слоёв в интегральных схемах, микропроцессорах и устройствах памяти) — высокая чистота мишени обеспечивает отсутствие примесей в плёнке и стабильность электрических характеристик приборов.
• Оптическая промышленность (мишени класса 4NS используются для нанесения просветляющих, отражающих и защитных покрытий на линзы, зеркала, фильтры и лазерные системы) — титановые плёнки обладают высокой адгезией к стеклу и обеспечивают стабильные оптические характеристики.
• Архитектурное и автомобильное остекление (мишени класса 3N и 4NS применяются для нанесения солнцезащитных и энергосберегающих покрытий на архитектурные стёкла, автомобильные стёкла и зеркала) — титановые покрытия обеспечивают отражение инфракрасного излучения и защиту от ультрафиолета.
• Инструментальная промышленность (мишени из сплавов Ti-Al, Ti-Si и Ti-Cr применяются для нанесения износостойких и жаростойких покрытий на режущий инструмент, штампы и пресс-формы) — покрытия на основе титана значительно повышают стойкость инструмента и срок его службы.
• Энергетика и солнечная энергетика (титановые мишени используются для производства тонкоплёночных солнечных элементов и элементов систем концентрированной солнечной энергии) — титановые плёнки выполняют функции прозрачных электродов и барьерных слоёв.

Помимо перечисленных отраслей, титановые мишени используются в медицине для нанесения биосовместимых покрытий на имплантаты, в ювелирной промышленности для декоративных покрытий, а также в производстве бытовой техники и электроники. В каждом случае выбор конкретного класса чистоты и марки сплава определяется требованиями к свойствам напыляемой плёнки и экономической целесообразностью.

При планировании закупок титановых мишеней и расчёте потребности в материале важно правильно определить массу необходимого изделия. Масса мишени определяется её объёмом и плотностью материала. Плотность титана составляет около 4,51 г/см³, для титановых сплавов она может незначительно отличаться в зависимости от состава.

Для расчёта массы цилиндрической мишени используется формула: m = π ⋅ d² ⋅ h ⋅ ρ / 4, где m — масса (г), d — диаметр (см), h — толщина (см), ρ — плотность материала (г/см³). Для мишеней прямоугольной формы используется формула: m = a ⋅ b ⋅ h ⋅ ρ, где a и b — размеры сторон (см). Например, для мишени диаметром 200 миллиметров и толщиной 6 миллиметров из титана масса составит примерно 0,85 килограмма.

Стоимость титановых мишеней формируется из стоимости исходного сырья высокой чистоты, затрат на энергоёмкие процессы плавки и горячего изостатического прессования, стоимости механической обработки и контроля качества, а также затрат на соединение с охлаждающей подложкой. Титановые мишени являются одним из наиболее дорогих видов металлопродукции: цены на мишени класса 5N могут достигать нескольких тысяч долларов за килограмм, тогда как мишени технической чистоты стоят значительно дешевле.

При выборе класса чистоты титановой мишени для конкретного применения необходимо сопоставлять требования к качеству напыляемой плёнки с экономической целесообразностью. Для декоративных покрытий вполне достаточно мишеней класса 3N, тогда как для полупроводниковых приборов требуются мишени класса 5N и выше. Важно также учитывать, что более чистая мишень не всегда означает лучшее качество плёнки — технология напыления и состояние оборудования играют не менее важную роль.
