Люк резервуара в Самаре
Введение
Люки резервуара являются важнейшими конструктивными элементами, обеспечивающими герметичность, безопасность и удобство эксплуатации различных типов резервуаров, используемых в промышленности, строительстве и сельском хозяйстве. Они предназначены для доступа внутрь резервуара для обслуживания, осмотров и прочистки без снижения прочности конструкции.
Основные требования к люкам резервуара — это высокая прочность, устойчивость к коррозии и возможность длительной эксплуатации в агрессивных средах. Важно учитывать стандарты ГОСТ и технические условия применительно к конструкции и материалам, чтобы гарантировать надежность и безопасность эксплуатации.
Общие сведения о люках резервуара
Люки резервуара представляют собой закрывающие устройства для технологических емкостей, позволяющие обеспечить доступ к внутреннему объему при необходимости обслуживания или проверки. Важна их герметичность, что исключает утечку вещества, а также обеспечение надежной фиксации и защиты от внешних воздействий.
- Преимущества использования люков (обеспечивают удобный доступ для осмотра и ремонта резервуара, что снижает время на техническое обслуживание и повышает безопасность работы)
- Типы люков (накладные, врезные, запирающиеся; каждый вид отличается конструкцией и сферой назначения)
- Материалы изготовления (обычно сталь, алюминиевые сплавы, иногда нержавеющая сталь в зависимости от условий эксплуатации и типа заполнения)
- Важность соблюдения стандартов (эксплуатация только по ГОСТ и ТУ, что гарантирует надежность и безопасность при использовании)
- Возможность установки дополнительных элементов (уплотнители, замки, устройства аварийного открытия — повышают функциональность и удобство)
Следование рекомендациям по выбору и монтажу люков значительно продлевает срок службы резервуаров и снижает риски аварий.
Материалы и химический состав
Основным материалом для изготовления люков резервуара является углеродистая сталь, легированная сталь и нержавеющие стали различных марок, обеспечивающие высокую прочность и коррозионную стойкость. Выбор материала зависит от назначения резервуара, типа хранимого вещества и условий эксплуатации.
- Углеродистая сталь (марки Ст3, 10, 20 обладают оптимальным соотношением цена-качество, широко применяются для емкостей без агрессивных сред)
- Нержавеющая сталь (например, марки 12Х18Н10Т, 08Х18Н10, используется при контакте с агрессивными средами, высокой влагой или пищевыми продуктами благодаря хорошей стойкости к коррозии)
- Легированные стали (с примесями хрома, никеля, молибдена улучшают механические свойства и коррозионную стойкость)
- Алюминиевые сплавы (применяются в особых случаях, когда важна малая масса конструкции с приемлемой прочностью и устойчивостью к коррозии)
- Современные покрытия (цинкование, полимерные покрытия повышают срок службы и защищают от внешних воздействий)
Типы стали с химическим составом для люков резервуара
| Марка стали | Основные элементы (%, массовая доля) | Назначение | ГОСТ / ТУ |
|---|---|---|---|
| Ст3 | C 0.14-0.22, Mn 0.5-0.8, Si 0.17-0.37 | Общестроительные люки без повышенных требований | ГОСТ 380-2005 |
| 12Х18Н10Т | C ≤0.08, Cr 17-19, Ni 9-11, Ti 0.5-0.7 | Коррозионностойкие люки для химической и пищевой промышленности | ГОСТ 5632-2014 |
| 08Х18Н10 | C ≤0.08, Cr 17-19, Ni 9-11 | Люки с высокой коррозионной стойкостью в агрессивных средах | ГОСТ 5632-2014 |
| Алюминиевые сплавы | Al осн., примеси Cu, Mg по марке | Легкие люки с хорошей коррозионной устойчивостью для специальных применений | ГОСТ 4784-2019 |
Механические свойства и стандарты
Механические свойства люков резервуара, изготовленных из металлов, определяются их способностью выдерживать нагрузку, давление и температурные воздействия в условиях эксплуатации. Для резервуаров крайне важна высокая прочность на разрыв, предел текучести и ударная вязкость.
- Предел текучести (обеспечивает сохранение формы люка при длительных нагрузках; для стали Ст3 составляет около 240-260 МПа)
- Временное сопротивление разрыву (характеризует прочность материала при нагрузках; для нержавеющей стали 12Х18Н10Т — до 520–720 МПа)
- Ударная вязкость (важна для эксплуатации в условиях низких температур, предотвращая хрупкие разрушения)
- Морозостойкость (характеристика материала, позволяющая противостоять циклам заморозки и оттаивания без ухудшения свойств)
- Соблюдение нормативов ВИЛС (Всероссийский институт легких сплавов) и ГОСТ
Механические свойства сталей для люков резервуара
| Марка стали | Предел текучести, МПа | Временное сопротивление, МПа | Ударная вязкость KCU, Дж/см² |
|---|---|---|---|
| Ст3 | 240-260 | 410-540 | 27-39 |
| 12Х18Н10Т | 205-375 | 520-720 | 68-110 |
| 08Х18Н10 | 205-315 | 490-660 | 65-95 |
Области применения люков резервуара
Люки резервуара находят широкое применение в самых различных отраслях промышленности и хозяйственной деятельности благодаря своей функциональности и надежности. Они используются для обслуживания емкостей, где требуется герметичный доступ внутрь.
- Строительство (используются в резервуарах для воды, топлива, гидроизоляции, что обеспечивает регулярный контроль и техническое обслуживание)
- Промышленность (хранилища химических веществ, агрессивных сред требуют специальных люков из коррозионно-стойких материалов)
- Сельское хозяйство (резервуары для хранения жидких удобрений, топлива и воды снабжаются специализированными люками под требования отрасли)
- Пищевая промышленность (нержавеющие люки обеспечивают гигиенические требования и предотвращают попадание загрязнений)
- Энергетика и нефтегазовый сектор (люки конструктивно продуманы с учетом давления и температур, что обеспечивает безопасность при работе с сырьем)
Правильный выбор и установка люков резервуара существенно увеличивает срок службы конструкции и снижает эксплуатационные риски.
Интересные факты о люках резервуара
- Первое массовое внедрение люков в резервуаростроении датируется XIX веком, когда увеличилась потребность в надежной герметизации промышленных емкостей.
- Инновационные конструкции с системой аварийного открытия позволяют предотвратить опасные ситуации при избыточном давлении внутри резервуара.
- Современные люки из высокопрочных нержавеющих сталей выдерживают температуру до +600 °С, что существенно расширяет область применения.
- Разработки с применением легких алюминиевых сплавов позволяют снизить вес люков почти вдвое без потери прочностных характеристик.
- Испытания при низких температурах показывают, что правильный подбор материала и механических свойств люка обеспечивает надежную работу при -60 °С и ниже.
Основные характеристики в таблицах
Основные типы люков резервуара и их размеры
| Тип люка | Диаметр, мм | Материал | Плотность герметичности |
|---|---|---|---|
| Накладной | 400-800 | Сталь углеродистая / нержавейка | Высокая, с резиновым уплотнителем |
| Врезной | 500-1200 | Коррозионностойкая сталь | Максимальная герметичность |
| Запирающийся люк | 600-1000 | Углеродистая сталь с покрытием | Средняя — за счет механизма закрытия |
Коррозионностойкость сталей по условиям эксплуатации
| Марка стали | Степень коррозионностойкости | Области применения | ГОСТ |
|---|---|---|---|
| Ст3 | Низкая – требует покрытия | Сухие и умеренно влажные среды | ГОСТ 380-2005 |
| 12Х18Н10Т | Очень высокая | Химические производства и сферы с агрессивной средой | ГОСТ 5632-2014 |
| 08Х18Н10 | Высокая | Пищевые и фармацевтические производства | ГОСТ 5632-2014 |
Пример сравнения стоимости материалов для люков (за 1 кг, руб.)
| Материал | Средняя цена, руб. | Характеристики | Источник |
|---|---|---|---|
| Ст3 | 110-130 | Доступный материал, однако подвержен коррозии | Металлобаза |
| 12Х18Н10Т | 400-520 | Высокая коррозионная стойкость и долговечность | Металлург. портал |
| Алюминиевые сплавы | 270-320 | Легкий материал, более дорогой чем углеродистая сталь | Aluminium.org |
Типы уплотнителей для люков и их характеристики
| Тип уплотнителя | Материал | Температурный диапазон, °C | Особенности |
|---|---|---|---|
| Резиновый | Натуральный каучук | -40 до +80 | Хорошая эластичность, классическое решение |
| Силиконовый | Силикон | -60 до +230 | Высокая термоустойчивость и долговечность |
| Фторкаучуковый (ФКМ) | Фторкаучук | -20 до +250 | Отличная химическая стойкость к агрессивным средам |
Полезные формулы для расчетов
Для расчета прочности и устойчивости люков резервуара нередко используют простые инженерные формулы с учетом механических свойств материала и нагрузок на конструкцию.
- Расчет предела прочности по формуле: σуст = σ0 ⋅ (1 + k ⋅ ΔT), где σуст — устойчивая прочность с температурным коэффициентом, σ0 — прочность при нормальной температуре, k — температурный коэффициент, ΔT — изменение температуры.
- Расчет толщины материала люка по формуле: S = (P ⋅ D) / (2 ⋅ R ⋅ φ), где S — толщина стенки, мм, P — давление внутри резервуара, МПа, D — диаметр люка, мм, R — предел текучести материала, МПа, φ — коэффициент запаса прочности.
- Расчет необходимой площади уплотнения рассчитывается исходя из размеров люка и требуется для выбора оптимального уплотнителя, учитывая температуру и давление.
Применение данных формул при проектировании гарантирует безопасность и долговечность конструкции люков.
Популярные вопросы и ответы
Как выбрать правильный люк резервуара для моего применения?
Выбор люка зависит от типа хранимого вещества, давления и температуры внутри резервуара. Необходимо учитывать материал, устойчивый к коррозии и механическим нагрузкам. Стандартные размеры должны соответствовать требованиям обслуживания. Также важна герметичность и надежность замков, чтобы избежать утечек и обеспечить безопасность. Рекомендуется консультироваться с инженерами и использовать ГОСТы как опору. Качественный монтаж и регулярный осмотр продлят срок службы оборудования.
Какие материалы подходят для производства люков резервуара?
Материалы выбирают исходя из условий эксплуатации: углеродистая сталь подходит для сухих сред, нержавеющая сталь — для агрессивных и пищевых сред, алюминиевые сплавы — для облегчённых конструкций с приемлемой прочностью. Важно, чтобы материал соответствовал ГОСТ и ТУ с подтверждёнными химическим составом и механическими свойствами. Также учитывают планы покрытия для повышения коррозионной устойчивости. Такой подход обеспечивает долговечность и снижение затрат на обслуживание.
Какие ГОСТы регулируют изготовление люков резервуара?
Основные нормативы — это ГОСТ 380-2005 для углеродистой стали и ГОСТ 5632-2014 для нержавеющей стали, регулирующие химический состав и механические свойства. ГОСТы обеспечивают стандартизацию производства и качества материалов, что гарантирует безопасность и надежность. Кроме того, используемые уплотнители и детали должны соответствовать своим ГОСТам и техническим условиям. Соблюдение этих стандартов важно для легализации продукции и предотвращения аварий в эксплуатации.
Как обеспечить герметичность люка резервуара?
Герметичность достигается использованием качественных уплотнителей из резины, силикона или фторкаучука, соответствующих температурным и химическим условиям. Правильный выбор уплотнителя и его монтаж согласно техническим рекомендациям снижает риск протечек. Также важна крепкая фиксация люка с помощью надежных замков и болтов. Регулярный осмотр и техническое обслуживание предотвращают износ и повреждения уплотнителя. Это повышает безопасность и сохраняет целостность резервуара.
Какая толщина материала оптимальна для люков резервуара?
Толщина зависит от давления внутри резервуара, диаметра люка и марки стали. Обычно для углеродистой стали применяется от 4 до 10 мм. Толщина рассчитывается с учетом коэффициента запаса прочности и условий эксплуатации. Формула расчета S = (P ⋅ D) / (2 ⋅ R ⋅ φ) помогает определить точное значение. Зачастую рекомендации производителей и ГОСТов служат ориентиром. Правильный расчет обеспечивает устойчивость и длительность эксплуатации люка.
Какие существуют типы люков и их отличия?
Существует накладной, врезной и запирающийся люки. Накладной крепится сверху и легко снимается, врезной устанавливается заподлицо с поверхностью, что повышает герметичность, запирающийся оснащён замками для дополнительной безопасности. Каждый тип выбирают согласно условиям эксплуатации и техническим требованиям. Отличаются они конструкцией, способом крепления и герметичностью. Правильный выбор увеличивает эффективность эксплуатации и удобство обслуживания резервуара.
Можно ли применять алюминиевые люки в агрессивных условиях?
Алюминиевые люки подходят для некоторых агрессивных сред благодаря хорошей коррозионной устойчивости, особенно при использовании специальных алюминиевых сплавов. Однако для сильнокоррозионных сред предпочтительнее нержавеющая сталь. Также алюминиевые конструкции легче и проще монтируются. Перед выбором важно проверить химическую совместимость с содержимым резервуара и температурный режим. При правильном подборе и обработке алюминиевые люки служат долго и надежно.
Как часто необходимо проводить техническое обслуживание люков?
Регулярность обслуживания зависит от условий эксплуатации, но рекомендуется проверять люки не реже одного раза в год. Включает проверку уплотнителей, замков, состояния металла на коррозию и механические повреждения. В агрессивных средах периодичность может быть увеличена. Профилактическое обслуживание предотвращает аварии и пролежни, продлевая срок службы. Важно вести учет осмотров для планирования ремонтов и замены компонентов.
Как повысить устойчивость люков к морозу?
Для работы в низкотемпературных условиях выбирают материалы с высокой ударной вязкостью и устойчивостью к трещинообразованию. Используются специальные стали с низкотемпературными характеристиками, уплотнители из силикона или фторкаучука, сохраняющие эластичность при морозах. Также важна правильная конструкция люка для предотвращения конденсации и замерзания. При проектировании применяются рекомендации ГОСТ по эксплуатационным температурам для гарантии надежности.
Можно ли самостоятельно заменить уплотнитель люка резервуара?
Замена уплотнителя возможна самостоятельно при наличии подходящих материалов и инструментов. Важно соблюдать инструкцию, обеспечить чистоту прилегаемых поверхностей и правильно подобрать материал уплотнителя по техническим параметрам и условиям эксплуатации. Неправильная замена может привести к потере герметичности и повреждению люка. При сомнениях лучше обратиться к специалистам, которые обеспечат качественную замену и проверку.
Какие дополнительные элементы можно устанавливать на люки?
Для повышения безопасности и удобства эксплуатации на люки устанавливают запирающие механизмы, вентиляционные клапаны, аварийные открытия и специальные уплотнители. Запирающие устройства предотвращают несанкционированный доступ, вентиляция устраняет избыточное давление или конденсат. Аварийное открытие важно для экстренного доступа в чрезвычайных ситуациях. Эти дополнительные элементы делают конструкцию более функциональной и безопасной в эксплуатации.
Как купить Люк резервуара в Самаре ?
- Позвонить на региональный номер: Самара +7 (846) 229-53-62;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: samara@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 443080, Самарская обл., г. Самара, ш. Московское, д. 49, помещ. 420н;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

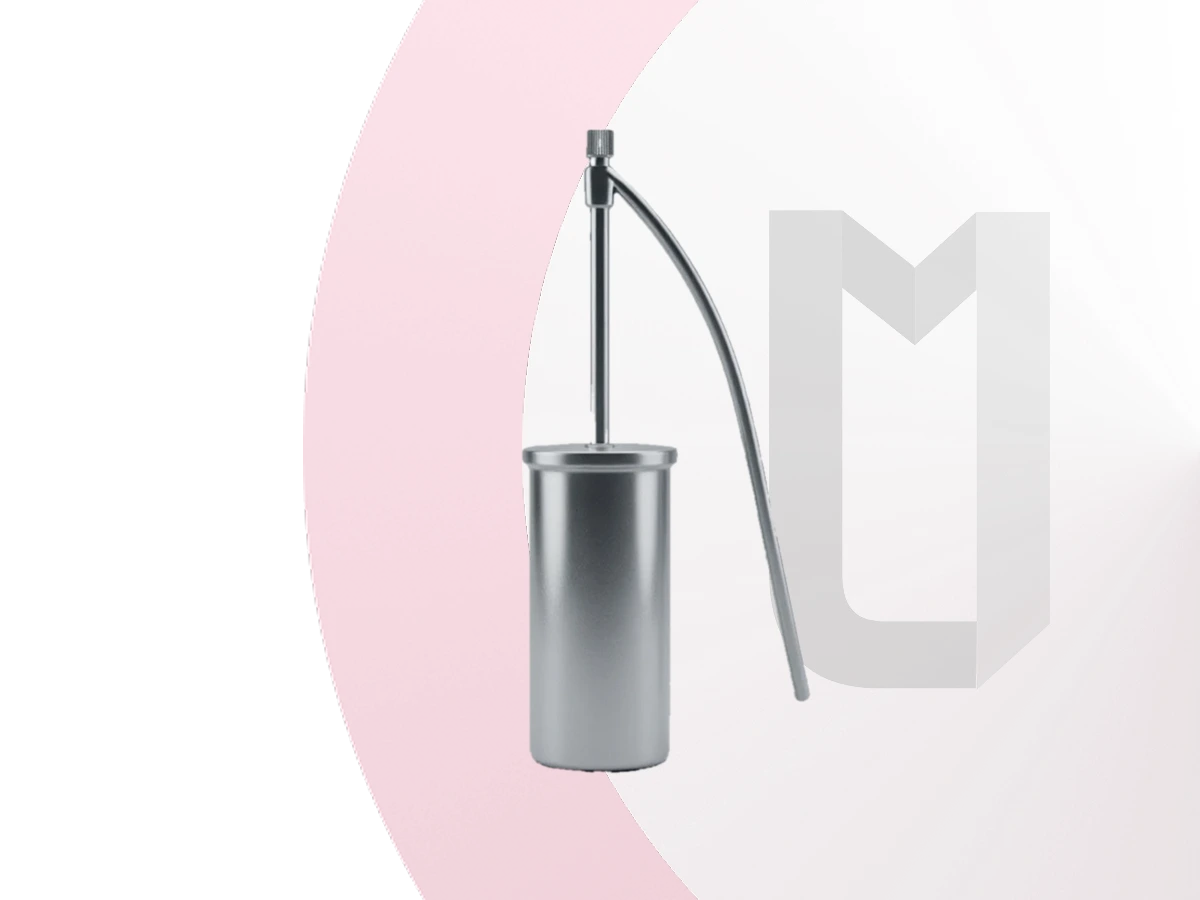

Пробоотборник
