• Что такое металлический люк
• Основные виды и классификация люков
• Технология производства и нормативная база
• Материалы, химический состав и механические свойства
• Области применения в промышленности и строительстве
• Формулы для расчёта основных параметров
• Часто задаваемые вопросы

Металлический люк представляет собой сборную конструкцию, состоящую из опорной рамы (корпуса) и запорного элемента (крышки или створки), которая предназначена для обеспечения безопасного доступа к подземным инженерным коммуникациям, техническим помещениям, резервуарам и другим объектам, требующим периодического осмотра или обслуживания. Данное изделие является неотъемлемым элементом современной городской инфраструктуры и промышленных объектов, поскольку оно не только перекрывает технологические проёмы, но и защищает их от попадания посторонних предметов, атмосферных осадков и несанкционированного проникновения. В зависимости от назначения и условий эксплуатации люки могут изготавливаться из различных материалов — чугуна, стали, алюминия или их комбинаций, — что позволяет подобрать оптимальное решение для конкретной задачи с учётом требуемой несущей способности, коррозионной стойкости и стоимости.

Оставить заявку

Следует подчеркнуть, что выбор подходящего типа люка напрямую влияет на безопасность эксплуатации и долговечность всей инженерной системы, поскольку неправильно подобранное изделие может не выдержать транспортных нагрузок, разрушиться под воздействием агрессивных сред или не обеспечить необходимую герметичность. Именно поэтому вся продукция данного вида выпускается в строгом соответствии с требованиями государственных стандартов и технических условий, которые регламентируют не только геометрические размеры и массу, но и прочностные характеристики, методы контроля и правила приёмки. Важно также учитывать, что люки должны обеспечивать удобство открывания и закрывания, а в ряде случаев — оснащаться запорными устройствами, газовыми амортизаторами или термоактивными уплотнителями, что особенно актуально для противопожарных и герметичных модификаций.

В зависимости от назначения, конструктивных особенностей и условий эксплуатации весь ассортимент металлических люков принято делить на несколько основных групп, каждая из которых имеет свои уникальные характеристики и регламенты использования. Наиболее распространёнными являются люки для смотровых колодцев, пожарные и противопожарные люки, ревизионные (сантехнические) люки, а также люки для выхода на кровлю и подвальные люки.

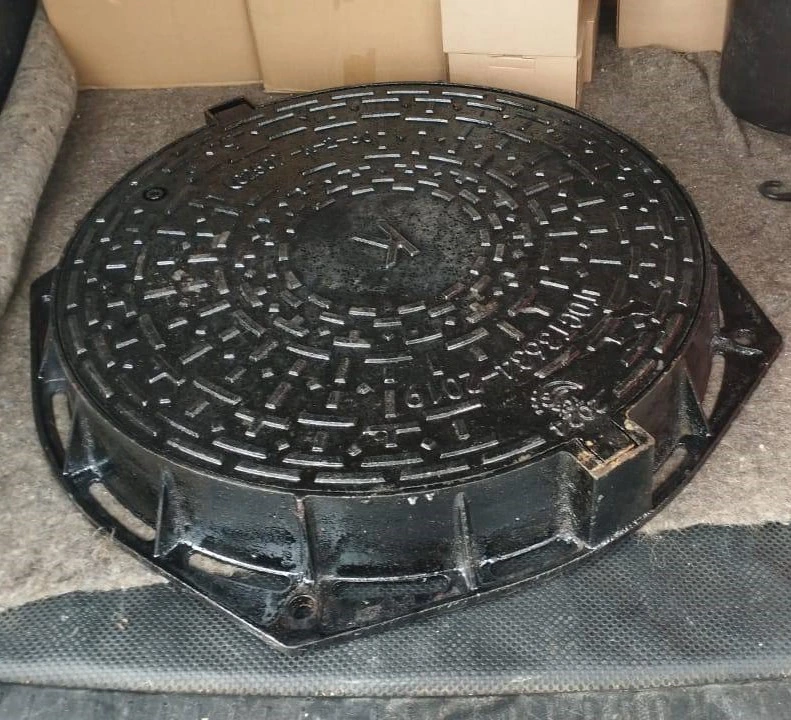

• Люки для смотровых колодцев (канализационные, водопроводные, газовые, тепловые) — изготавливаются преимущественно из чугуна по ГОСТ 3634-2019 и классифицируются по классам нагрузок: лёгкие (А15 — до 1,5 т), средние (В125 — до 12,5 т), тяжёлые (С250 — до 25 т) и магистральные тяжёлые (Д400 — до 40 т). Они устанавливаются на колодцах водопроводных, канализационных, газовых, тепловых и кабельных сетей.
• Пожарные и противопожарные люки — предназначены для установки в противопожарных стенах, перегородках и перекрытиях с целью обеспечения огнестойкости и предотвращения распространения пламени. Они изготавливаются из стального листа толщиной не менее 1,2 мм, оснащаются термоактивной лентой, которая вспенивается при нагреве и герметизирует щели, и соответствуют требованиям ГОСТ Р 53307-2009 и ГОСТ Р 59642-2021.
• Ревизионные (сантехнические) люки — представляют собой стальные дверцы, устанавливаемые заподлицо с поверхностью стен или пола для обеспечения доступа к скрытым инженерным коммуникациям (трубам, счётчикам, фильтрам, вентилям). Они выпускаются в различных типоразмерах: от 200×200 мм до 600×600 мм и более, могут оснащаться врезными замками и петлями.
• Подвальные и напольные люки — монтируются в пол для доступа в подвальные помещения, технические подполья или к коммуникациям, проложенным под полом. Рама таких люков изготавливается из гнутого стального профиля сложного сечения, а крышка — из рифлёного листа толщиной 3–4 мм, что обеспечивает надёжность и безопасность передвижения по ним.
• Люки для выхода на кровлю — предназначены для организации безопасного выхода на плоские и скатные кровли зданий с целью их обслуживания и ремонта. Они изготавливаются из цельнометаллического гнутого профиля, оснащаются резиновыми уплотнителями и, при необходимости, утеплителем.

Каждый из перечисленных видов люков имеет свои уникальные размерные ряды и конструктивные особенности, которые подробно описываются в сопроводительной документации и должны строго учитываться при выборе изделия для конкретного объекта.

Производство металлических люков представляет собой многостадийный технологический процесс, который включает в себя литьё (для чугунных изделий) или штамповку, гибку и сварку (для стальных конструкций). Чугунные люки отливаются в песчано-глинистых или металлических формах из серого или высокопрочного чугуна, после чего проходят механическую обработку посадочных поверхностей и контроль геометрических размеров. Стальные люки изготавливаются из листового проката и гнутых профилей: рама формуется из цельнометаллического гнутого профиля сложного сечения, а крышка — из стального листа с усилением рёбрами жёсткости. На завершающих этапах изделия окрашиваются порошковой краской или оцинковываются для защиты от коррозии.

Весь сортамент металлических люков выпускается в строгом соответствии с требованиями государственных и межгосударственных стандартов, среди которых ключевыми являются следующие нормативные документы:

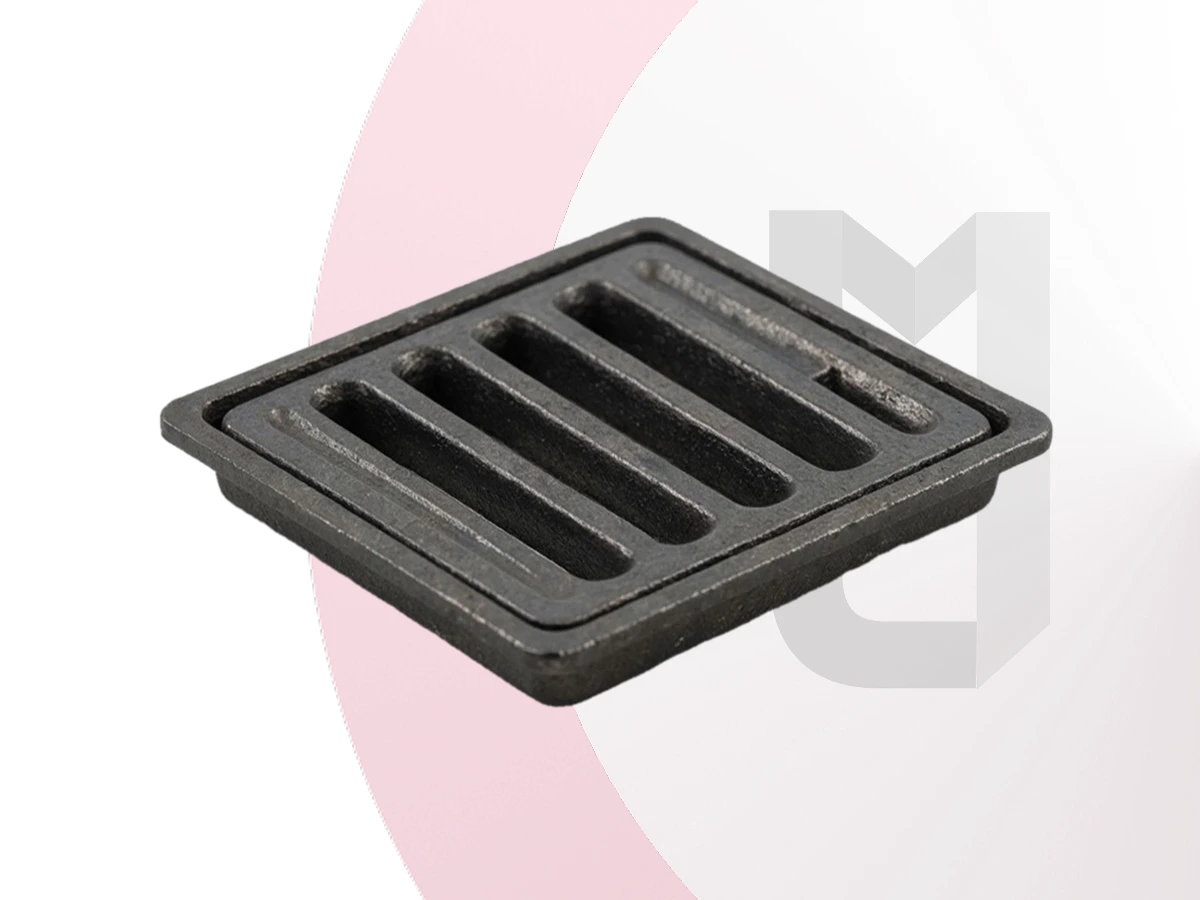

• ГОСТ 3634-2019 «Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия» — основной стандарт, распространяющийся на чугунные люки для инженерных сетей, устанавливающий типы, классы нагрузок и методы испытаний.
• ГОСТ Р 51224-98 «Средства защитные банковские. Двери и люки. Общие технические условия» — регламентирует требования к защитным свойствам люков, их классификацию по устойчивости к взлому и огнестойкости.
• ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость» — определяет методику испытаний противопожарных люков на огнестойкость.
• ГОСТ Р 59642-2021 «Конструкции стальные строительные. Люки противопожарные. Технические условия» — содержит требования к противопожарным люкам, включая конструктивное исполнение и материалы.
• ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия» — применяется для стальных люков, которые по конструкции близки к дверным блокам.

Все перечисленные стандарты периодически актуализируются и дополняются, поэтому при выборе конкретного типа люка рекомендуется сверяться с последней редакцией нормативной документации, чтобы гарантировать соответствие продукции действующим требованиям безопасности и качества.

Эксплуатационные характеристики металлических люков определяются материалом изготовления, который влияет на прочность, коррозионную стойкость, массу и долговечность изделия. Наиболее распространёнными материалами являются чугун (серый СЧ20, высокопрочный ВЧ50, ВЧШГ) для люков смотровых колодцев и конструкционная сталь (марки Ст3, 09Г2С и другие) для пожарных, ревизионных и подвальных люков. В таблице 1 представлены усреднённые значения химического состава основных материалов, применяемых для производства люков.

Механические свойства материалов определяют несущую способность люков и их устойчивость к эксплуатационным нагрузкам. В таблице 2 приведены справочные значения основных механических характеристик для наиболее распространённых материалов, используемых при производстве люков.

Представленные данные получены на основе результатов испытаний, проведённых в аккредитованных лабораториях, и подтверждены многочисленными исследованиями, опубликованными в отраслевых научных журналах. Следует учитывать, что фактические значения могут незначительно варьироваться в зависимости от конкретной партии продукции и условий её производства, поэтому для ответственных объектов рекомендуется проводить входной контроль показателей качества поставляемых изделий.

Металлические люки находят широчайшее применение в самых разных отраслях экономики — от городского коммунального хозяйства до тяжёлой промышленности и энергетики. В сфере жилищно-коммунального хозяйства люки устанавливаются на смотровых колодцах водопроводных, канализационных, газовых, тепловых и кабельных сетей, обеспечивая безопасный доступ для осмотра и ремонта подземных коммуникаций. Чугунные люки классов С250 и Д400 монтируются на автомобильных дорогах, тротуарах и пешеходных зонах, где они должны выдерживать интенсивные транспортные нагрузки без разрушения и деформации.

В промышленном строительстве и энергетике противопожарные люки используются для заполнения проёмов в противопожарных стенах и перегородках, а также в тамбурах-шлюзах, что позволяет локализовать очаги возгорания и обеспечить эвакуацию людей. Люки-лазы в стенках резервуаров, печей и теплообменных аппаратов дают возможность проводить внутренний осмотр и техническое обслуживание оборудования без его демонтажа. Ревизионные люки являются обязательным элементом современных зданий, обеспечивая доступ к скрытым инженерным системам — водопроводу, канализации, вентиляции и электрическим кабелям, — что значительно упрощает эксплуатацию и ремонт жилых и общественных зданий. Подвальные и напольные люки, в свою очередь, позволяют эффективно использовать подпольное пространство для хранения, прокладки коммуникаций и организации технических помещений, не занимая полезной площади основных этажей.

Для правильного выбора металлического люка под конкретные условия эксплуатации необходимо уметь рассчитывать его основные геометрические и прочностные характеристики. Ниже приведены ключевые формулы, которые используются при проектировании и подборе люков и позволяют оценить их несущую способность и соответствие требованиям безопасности.

• Масса люка: m = ρ ⋅ V, где ρ — плотность материала (для чугуна принимается 7,0–7,2 г/см³, для стали — 7,85 г/см³), V — объём материала люка. Данная формула позволяет определить массу изделия для расчёта нагрузок на конструкции и удобства монтажа.
• Нагрузка на крышку люка: F = p ⋅ S, где p — распределённая нагрузка от транспортных средств или пешеходов (для класса С250 — 250 кН, для класса Д400 — 400 кН), S — площадь проекции крышки люка. Полученное значение должно быть меньше или равно разрушающей нагрузке, указанной в сертификате качества.
• Напряжение в материале крышки от сосредоточенной нагрузки: σ = F / A, где F — приложенная нагрузка, A — площадь поперечного сечения несущего элемента крышки. Данная формула используется для проверки прочности наиболее нагруженных участков конструкции.
• Толщина стенки корпуса люка для стальных конструкций: s = (p ⋅ D) / (2 ⋅ [σ]), где p — расчётное давление, D — диаметр или характерный размер люка, [σ] — допускаемое напряжение для материала. Эта формула, аналогичная формуле Мариотта для труб, позволяет определить минимальную толщину стенки корпуса, гарантирующую его прочность.
• Температурное расширение люка: ΔL = α ⋅ L₀ ⋅ ΔT, где α — коэффициент линейного расширения материала (для стали — 12·10⁻⁶ 1/°C, для чугуна — 10·10⁻⁶ 1/°C), L₀ — начальный размер, ΔT — изменение температуры. Данная формула необходима для учёта тепловых деформаций при проектировании герметичных люков, работающих в условиях значительных перепадов температур.

При проектировании сложных узлов с использованием металлических люков может потребоваться применение более сложных расчётных методик, включающих конечно-элементный анализ и учёт динамических нагрузок. Однако приведённые выше формулы дают достаточную точность для большинства практических задач и позволяют оперативно оценить пригодность выбранного типоразмера люка для конкретных условий эксплуатации.
