Добро пожаловать в раздел, посвященный сильфонным компенсаторам — надежным устройствам, которые обеспечивают долговечность и безопасность трубопроводных систем в различных отраслях промышленности, строительства и сельского хозяйства. Эти изделия помогают поглощать тепловые расширения, вибрации и смещения, предотвращая аварии и продлевая срок службы оборудования.

Оставить заявку

Что такое сильфонный компенсатор
Виды сильфонных компенсаторов
Материалы изготовления
Механические свойства
Области применения
Установка и монтаж
Расчет расширения
Популярные вопросы

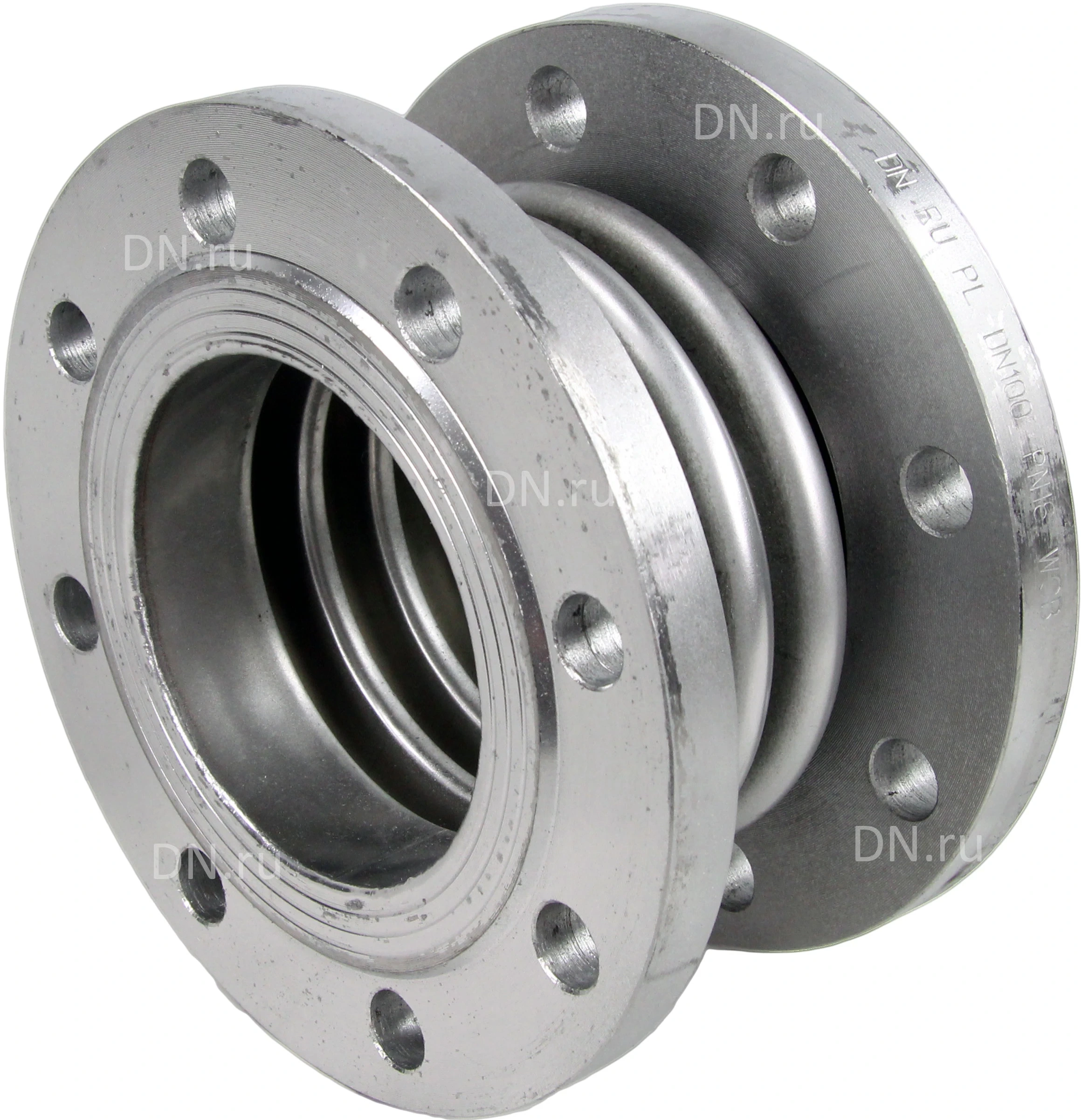

Сильфонный компенсатор представляет собой специальное устройство, состоящее из гибкого гофрированного элемента — сильфона — и соединительных патрубков или фланцев, предназначенное для компенсации линейных и угловых перемещений в трубопроводных системах под влиянием температурных изменений, давления или механических нагрузок. Этот элемент работает за счет упругой деформации сильфона, который способен поглощать расширения и сжатия без потери герметичности, что делает его незаменимым в сложных промышленных условиях. Согласно ГОСТ 32935-2014, сильфонные компенсаторы классифицируются по направлению компенсации и конструктивным особенностям, обеспечивая высокую надежность в эксплуатации.

Интересный факт: первый сильфонный компенсатор был разработан в начале XX века для паровых котлов, и с тех пор его конструкция эволюционировала, позволив выдерживать давления до 25 МПа и температуры свыше 600°C.

• Осевой тип (поглощает перемещения вдоль оси трубы, устанавливая его между неподвижными опорами на расстоянии около двух диаметров, таким образом минимизируя нагрузки на соединения и повышая общую стабильность системы).
• Угловой вариант (компенсирует угловые отклонения, часто используется в поворотных участках трубопроводов, где деформации возникают из-за неравномерного нагрева, обеспечивая равномерное распределение усилий).
• Сдвиговой компенсатор (предназначен для боковых смещений, идеален для сейсмоактивных зон или вибрационных установок, предотвращая разрывы в местах сварки за счет гибкого сильфона).
• Комбинированный вид (сочетает несколько направлений компенсации, применяется в сложных сетях химической промышленности, где множественные факторы вызывают комплексные деформации).
• С опорами (усиленный защитными элементами, такими как направляющие, для предотвращения чрезмерных нагрузок, что продлевает срок службы до 20 лет и более).

Основу сильфона составляют высоколегированные нержавеющие стали, такие как 08Х18Н10Т или 12Х18Н10Т, обладающие отличной коррозионной стойкостью и способностью к многократным деформациям без разрушения. Химический состав этих марок строго регламентирован ГОСТ 5632-2014 для сталей коррозионно-стойких, где содержание хрома достигает 17-19%, никеля — 9-11%, а титана добавляется для стабилизации структуры при высоких температурах. Патрубки часто выполняют из углеродистых сталей типа 20 или 09Г2С по ГОСТ 8732-78, обеспечивая прочность соединений.

Для агрессивных сред применяют стали с молибденом, такие как 10Х17Н13М3, устойчивые к хлорсодержащим веществам в химической промышленности.

Механические характеристики сильфонных компенсаторов определяются испытаниями в аккредитованных лабораториях ВИЛС, где проверяют предел прочности, относительное удлинение и жесткость на осевое перемещение. Для стали 08Х18Н10Т предел прочности на разрыв составляет не менее 510 МПа, а предел текучести — 205 МПа при температуре 20°C по данным MatWeb и ГОСТам. Жесткость осевого хода варьируется от 396 кН/м для DN 125 до 1183 кН/м для DN 1000.

Интересный факт: в 2025 году испытания показали, что сильфоны из AISI 316Ti выдерживают до 10000 циклов деформации при амплитуде 20 мм, что в 2 раза превышает требования ГОСТ.

Для расчета силы сопротивления перемещению используют формулу: F = C * λ, где F — сила, Н; C — жесткость, Н/мм; λ — перемещение, мм. Это позволяет точно подобрать компенсатор под конкретные условия.

Сильфонные компенсаторы делятся на осевые, угловые, сдвиговые и универсальные в зависимости от направления компенсации перемещений, что позволяет адаптировать их к различным конфигурациям трубопроводов в строительстве и промышленности. Осевые модели, например серии КСО, предназначены для поглощения продольных расширений и устанавливаются с направляющими опорами для защиты от боковых сил. Угловые компенсаторы монтируют в поворотах, компенсируя до 30° отклонений без дополнительных креплений.

• Универсальные компенсаторы (могут работать в двух плоскостях одновременно, что упрощает проектирование сложных сетей в нефтехимии, снижая количество опор и монтажных работ).
• Компенсаторы с внешним давлением (балансируют силы, возникающие от внутренней среды, идеальны для вакуумных систем в фармацевтике).
• Резьбовые модели (для малых диаметров в сельхозтехнике, позволяют быструю разборку без сварки).

В строительстве сильфонные компенсаторы используют в системах отопления и горячего водоснабжения для компенсации теплового расширения труб из полиэтилена или стали, предотвращая трещины в фундаментах и стенах зданий. В промышленности они незаменимы на металлургических заводах для газопроводов и паропроводов, выдерживая агрессивные газы и высокие температуры до 700°C. В сельском хозяйстве применяют в ирригационных системах для поглощения вибраций от насосов, а в химической отрасли — для трубопроводов с коррозионными жидкостями.

Интересный факт: в энергетической отрасли один сильфонный компенсатор может сэкономить до 15% тепловых потерь за счет отсутствия жестких соединений, по данным исследований 2025 года.

Интересный факт: в сельском хозяйстве сильфонные компенсаторы снижают износ насосных станций на 30%, по отчетам 2026 года.

Правильный монтаж сильфонного компенсатора требует установки направляющих опор на расстоянии 2-4 диаметра от устройства для предотвращения боковых нагрузок, а также фиксации в недеформированном состоянии перед пуском системы. Сварка патрубков проводится по технологиям ГОСТ 16037-80, обеспечивая полную герметичность швов. Регулярный осмотр на наличие трещин и коррозии продлевает срок службы до 15-25 лет.

Для расчета теплового расширения используют формулу: ΔL = α * L * ΔT, где α — коэффициент линейного расширения (для стали 12*10^{-6} 1/°C), L — длина участка, ΔT — перепад температуры. Это помогает выбрать нужную компенсирующую способность λ.

• Подготовка места (очистка труб от загрязнений и точная разметка опор, чтобы избежать перекосов при нагреве и обеспечить равномерную деформацию сильфона).
• Сварка или фланцевое соединение (использование аргонодуговой сварки для нержавейки, контроль качества шва ультразвуком для гарантии прочности).
• Гидравлические испытания (опрессовка на 1.25 PN по ГОСТ, проверка на утечки для подтверждения готовности к эксплуатации).
• Пусконаладка (постепенный нагрев с контролем перемещений, корректировка опор если необходимо).

Расчет компенсирующей способности проводится по формуле λ_треб = α * L * ΔT / n, где n — количество компенсаторов, что позволяет оптимизировать систему и снизить затраты. Для точных вычислений используют данные ВИЛС по усталостной прочности, обеспечивая наработку до 10000 циклов.

Интересный факт: современные модели 2026 года оснащены датчиками для онлайн-мониторинга деформаций, интегрируясь в системы SCADA для предиктивного обслуживания.

Преимущества сильфонных компенсаторов включают отсутствие необходимости в обслуживании, высокую герметичность и компактность, делая их предпочтительными перед другими типами в ограниченном пространстве.
